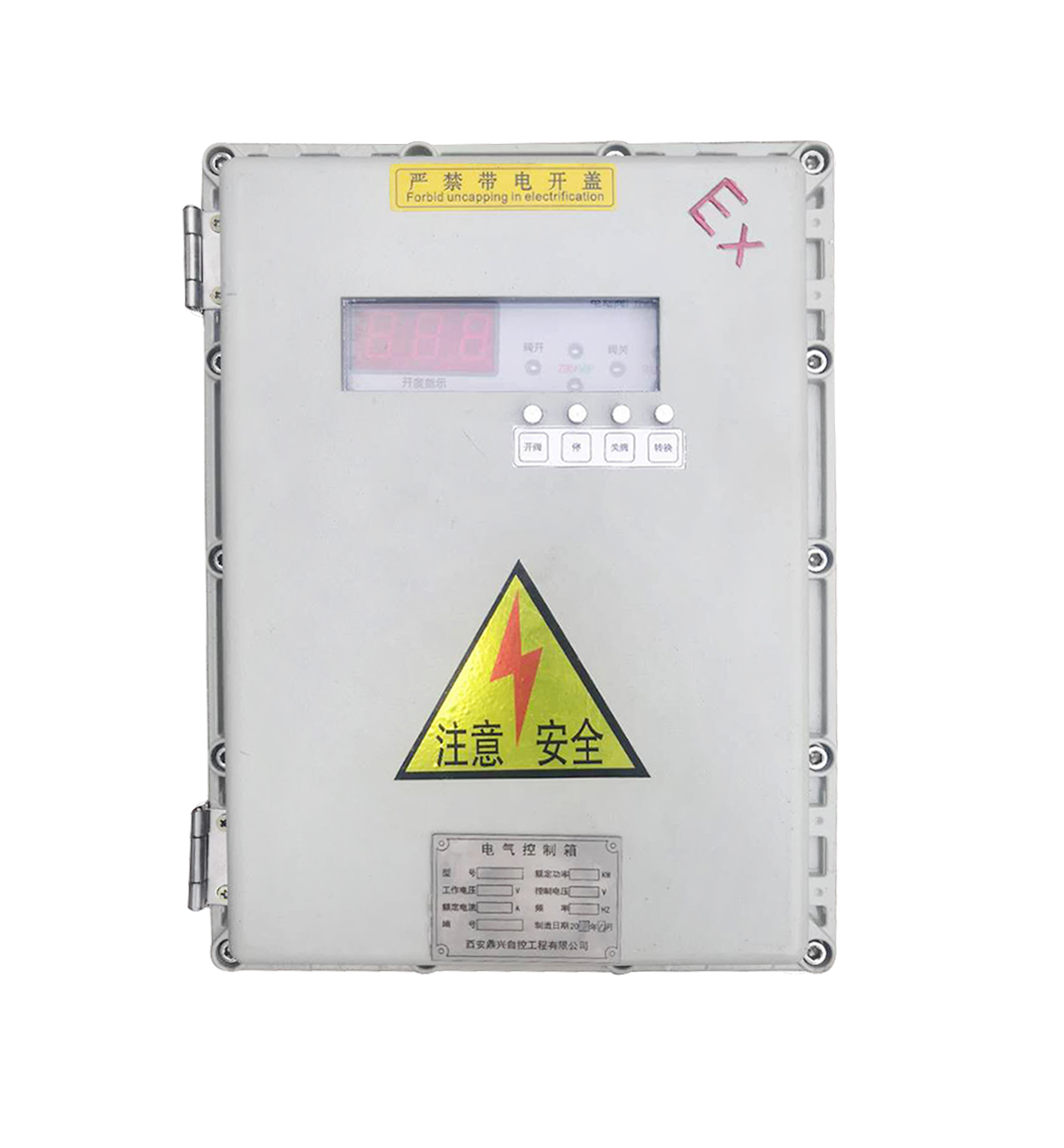

　　MVC型防爆電動閥門控制器是一款以微處理器為核心的新一代智能型閥門控制箱。由于采用了CPU，使得該閥門控制器智能控制方面有了顯著的提升。同時簡化了安裝調試過程。

　　1.開度電位器兩固定端自動識別

　　2.閥門開度數字顯示，零點滿度自動校準

　　3.按鍵音提示，工作狀態LED顯示

　　4.電機過熱、過力矩、過電流等保護聲光報警

　　5.電動閥門由全關位置開閥時的短時過力矩允許，使電動裝置以最大力矩打開閥門

　　1. 工作電壓：380V,50Hz，三相四線制

　　2. 工作環境：

　　?環境溫度：-20~40℃

　　?相對濕度：不大于80%(20±5℃)(室內型)

　　?IP63(室外型)

　　?IP65(防爆型)

　　?周圍不含有腐蝕性、易燃易爆物質

　　3、規格型號：見表

　　型號規格額定功率(W)額定電流(A)重量(Kg)

　　MVC-300NP≤30001≤I<56

　　MVC-300W9

　　4、控制面板按鍵功能及LED顯示：

　　(1)開度指示：三位LED數碼管顯示(0~100%)

　　(2)按鍵：本地/遠程(本地控制/遠程控制)

　　開閥(開啟閥門)

　　關閥(關閉閥門)

　　停止(停止閥門動作)

　　(3)指示燈：遠程：燈亮表示遠程控制

　　閥開：閥門開到位顯示，閥開過程中閃爍

　　閥關：閥門關到位顯示，閥關過程中閃爍

　　過電流：燈亮表示電機過電流，伴有蜂鳴器鳴叫

　　過力矩：燈亮表示過力矩故障，伴有蜂鳴器鳴叫

蒸汽消聲加熱器的安裝要求" alt="蒸汽消聲加熱器的安裝要求" width="735" height="39" border="0" hspace="0" vspace="0" style="white-space: normal; width: 735px; height: 39px;"/>

　　注意：安裝人員必須持有電工安全操作證，持有關規范安裝，機箱內部有高壓，非專業人員請勿帶電拆卸機箱。

　　(1)電動裝置機械部分已經調試完畢且能正常工作。

　　(2)按所附電原理圖將控制器端子和電動裝置的端子進行 電氣連接。如(3)果用戶的電動裝置不帶現場控制按鈕8#、9#不接即可，不會影響控制器的其他功能。

　　(4)把三相電源分別接到A、B、C、N端子上。

　　(5)確認接線無誤后，用手輪將電動閥門開啟至約50%開度。接通電源，確認控制器設置在“本地”狀態。

　　(6)控制器具有電源相序自動識別校正功能?？刂破鞒醮? ，通電時按動“開閥”按鍵，一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈亮。開度顯示自動設定為100%。按動“關閥”按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直至全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%，完成調試。另一種可能是按錯誤方向運行，閥開指示燈閃亮，電動裝置關向運行直至閥門全開，開度顯示自動設定為0%。

　　(7)此時閥門控制器即刻執行開閥操作至閥門全開，閥開指示燈亮，開度顯示100%。即完成控制器的自動相序調整。

　　(8)電動裝置在開向或關向運行中，按動停止鍵電動裝置將停止運行。此鍵同時具有為消音功能。

　　(8)“本地/遠程”按鍵為“本地、遠程”狀態轉換?？刂破鞫俗?#、9#、(9)#輸入控制信號，控制電動裝置的開啟和關閉(點動)，同時也可作為計算機、PLC控制之用(必須是無源節點)。

　　6、每臺控制器應配合一空氣開關。
